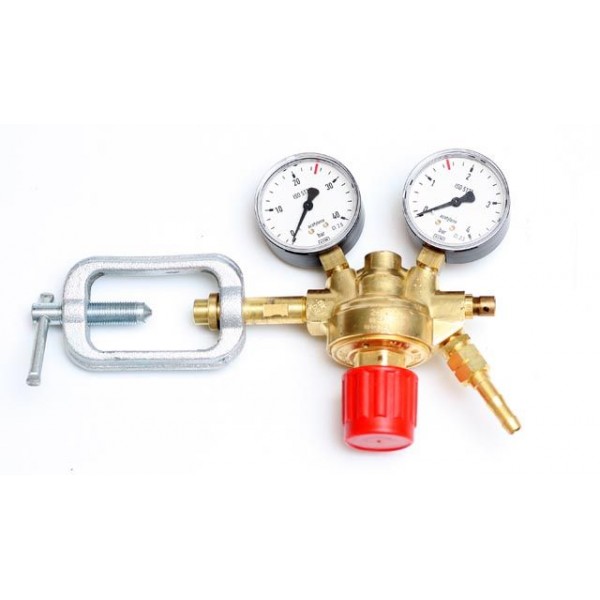

Reduktory butlowe jednostopniowe typu RB są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego. Reduktory te pozwalają na obniżanie ciśnienia acetylenu pobieranego z butli do wymaganego ciśnienia wylotowego (roboczego) w zakresie 0,1-1,1 bar oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.
Konstrukcja reduktorów uniemożliwia podniesienie ciśnienia wylotowego powyżej 1,1 bar. Reduktory wyposażone są w zawory bezpieczeństwa, przez które przy wzroście ciśnienia wylotowego ponad dopuszczalne (1,5 bar), zostaje wypuszczony nadmiar acetylenu z komory ciśnienia wylotowego na zewnątrz. Reduktory mają jednakową konstrukcję, a reduktor RBA-1,5-z wyposażony jest dodatkowo w zawór wylotowy. Nakrętki przyłącza mają lewe gwinty i są oznaczone nacięciem na sześciokącie. W reduktorach, jako przyłączenie do butli, stosowane jest jarzmo ze śrubą. Maksymalne ciśnienia wlotowe i wylotowe reduktora oznaczone są na manometrach czerwoną kresą. Manometr ciśnienia wylotowego ma dodatkowo czerwone pole w zakresie 1,5 - 2,5 bar.
PARAMETRY
Typ reduktora: RBA - 0,15
Znakowanie wg PN-EN 585: 2-A
Rodzaj gazu: acetylen
Gwint na wylocie: jarzmo ze śrubą
Znam.ciśnienie wlotowe: 25 bar ( 2,5 MPa)
zakres ciśnień wylotowych: 0,1 - 1,5 bar (0,01 - 0,15 MPa)
Znam.przepustowość : 5 m3 / h
Gwint nakrętki na wylocie: G 3/8 LH
Końcówka węża: 8 mm
Nr katalogowy: 212-6311
